Steel Cableveyor
Steel Cableveyor 125
조립 모델링 이미지
Divider Type
Hole Type

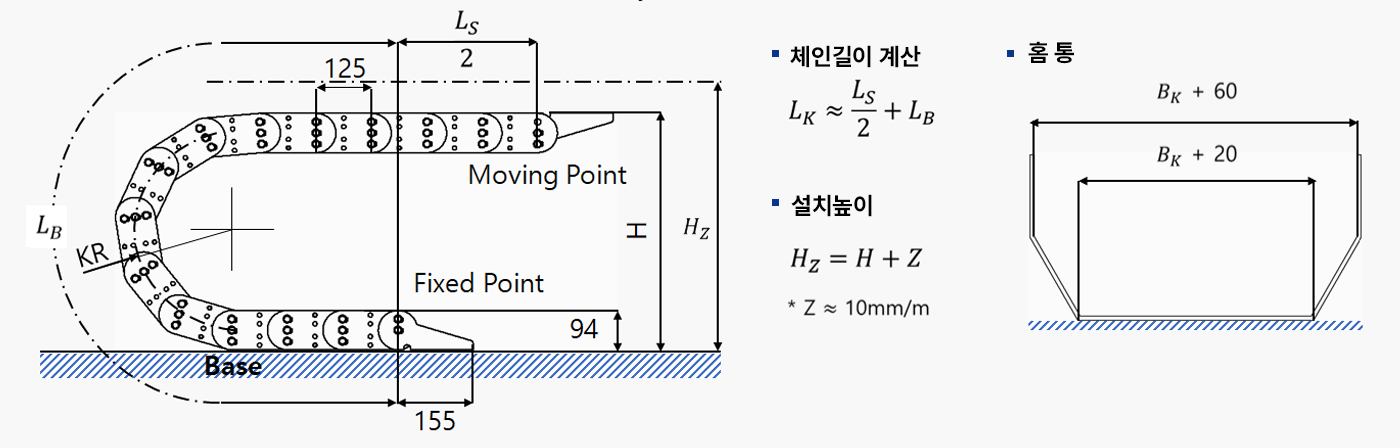

곡률 및 규격
곡률반경에 의한 설치 규격
| 곡률반경(KR) | 145 | 220 | 260 | 300 | 340 | 380 | 450 | 600 | 700 |
|---|---|---|---|---|---|---|---|---|---|
| 곡선길이(KB) | 978 | 1214 | 1340 | 1465 | 1591 | 1716 | 1936 | 2408 | 2722 |
| 높이(H) | 384 | 534 | 614 | 694 | 774 | 854 | 994 | 1294 | 1494 |
| 최대설치높이(Hz) | 394 | 544 | 624 | 704 | 784 | 864 | 1004 | 1304 | 1504 |
Divider / Bracket 치수 및 Divider 수량

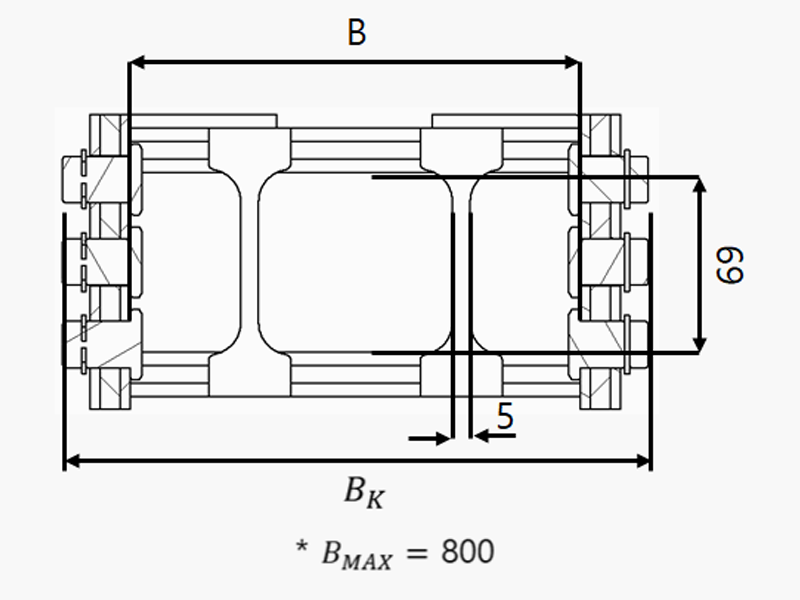

Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Divider(분할대) 수량 | 1 | 2 | 3 | 4 | 5 | 5 | 6 | 7 | 8 | 9 | 9 | 10 | 10 |
고정 Bracket 치수

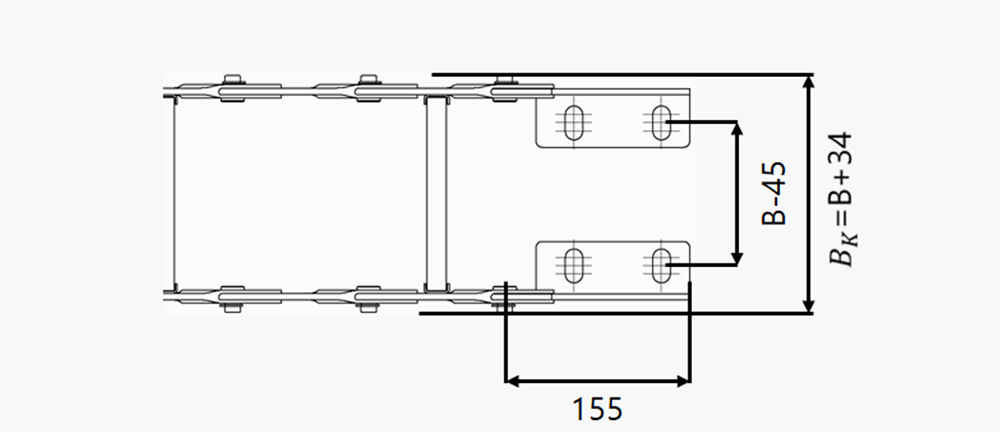

[ Fixed Bracket ]

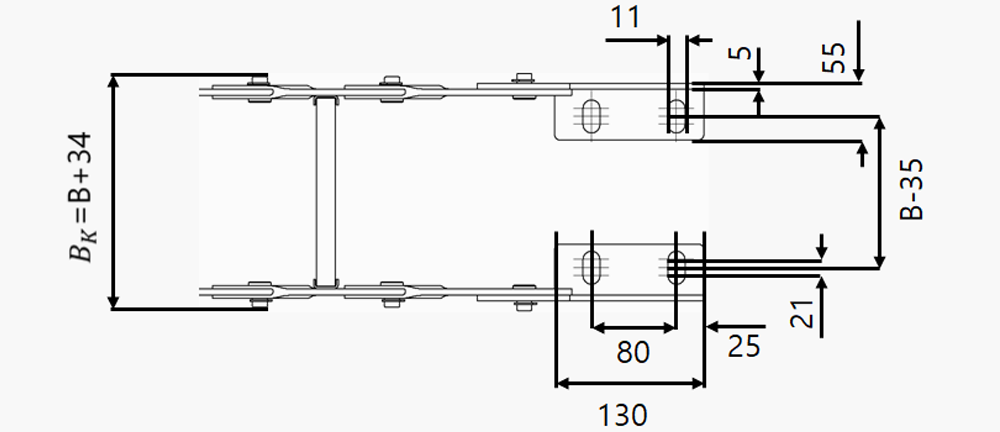

[ Moving Bracket ]
Hole / Bracket 치수

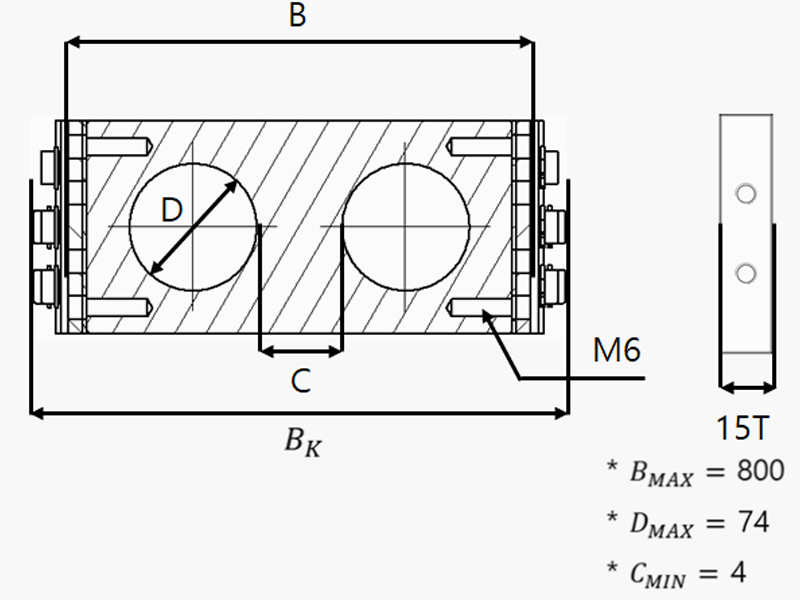

Hole 치수
고정 Bracket 치수

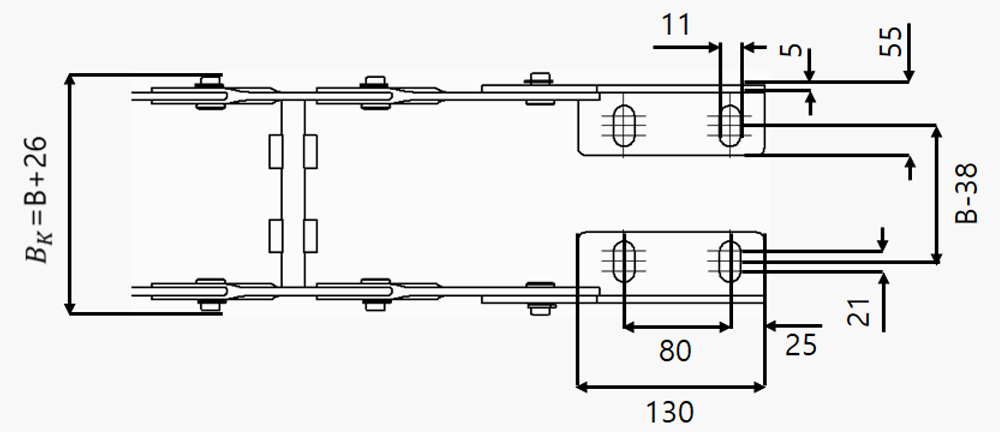

[ Fixed Bracket ]

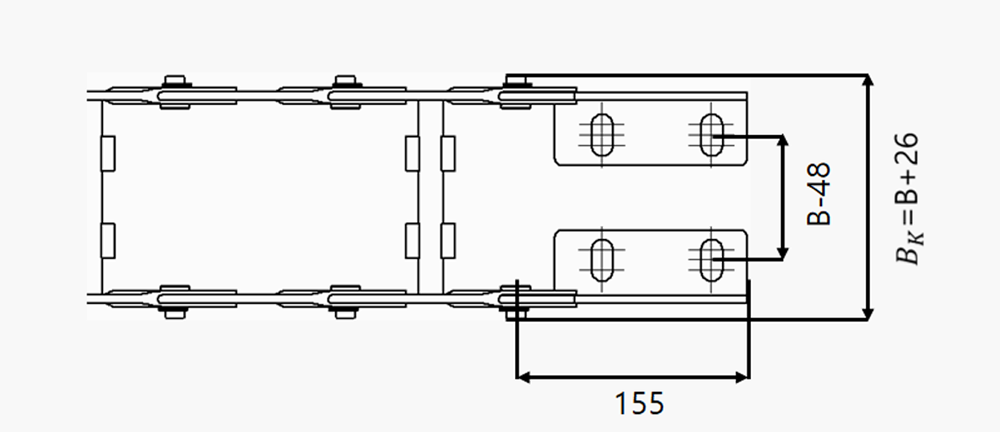

[ Moving Bracket ]
