Steel Cableveyor
Steel Cableveyor 095
조립 모델링 이미지

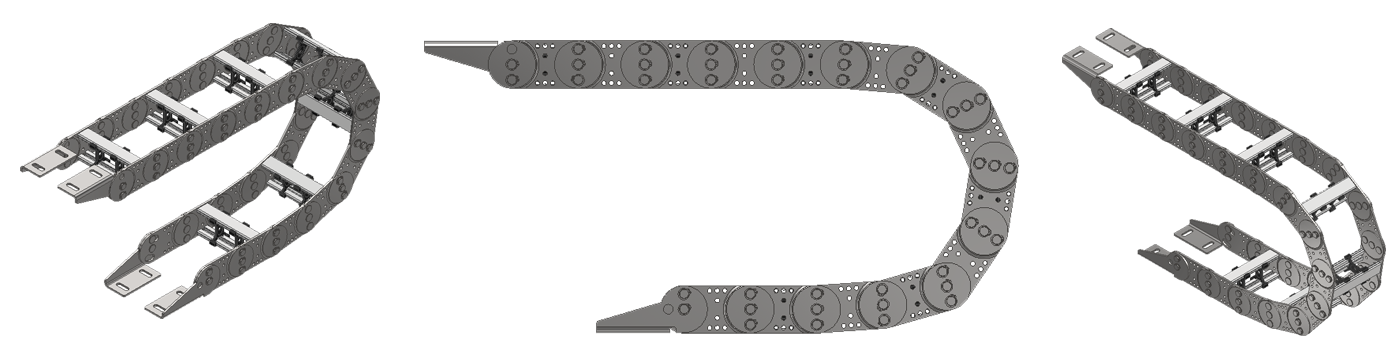

Divider Type

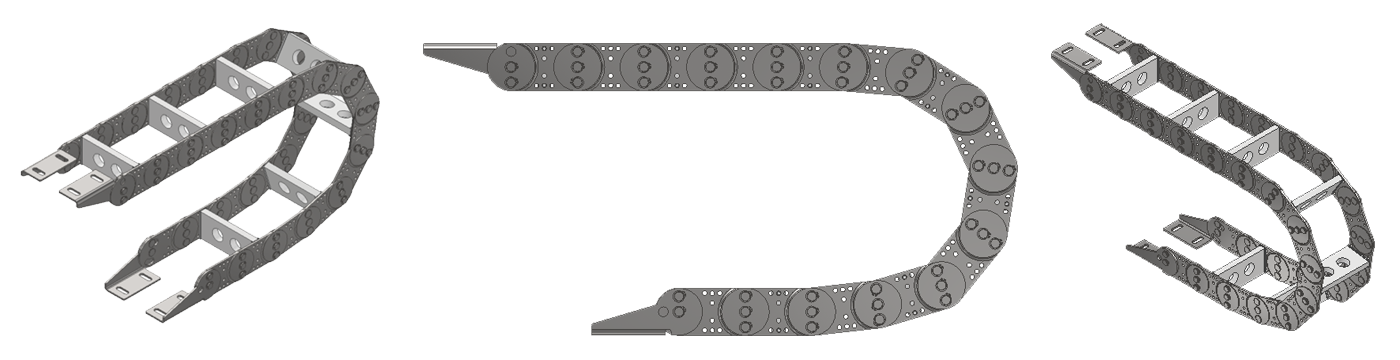

Hole Type

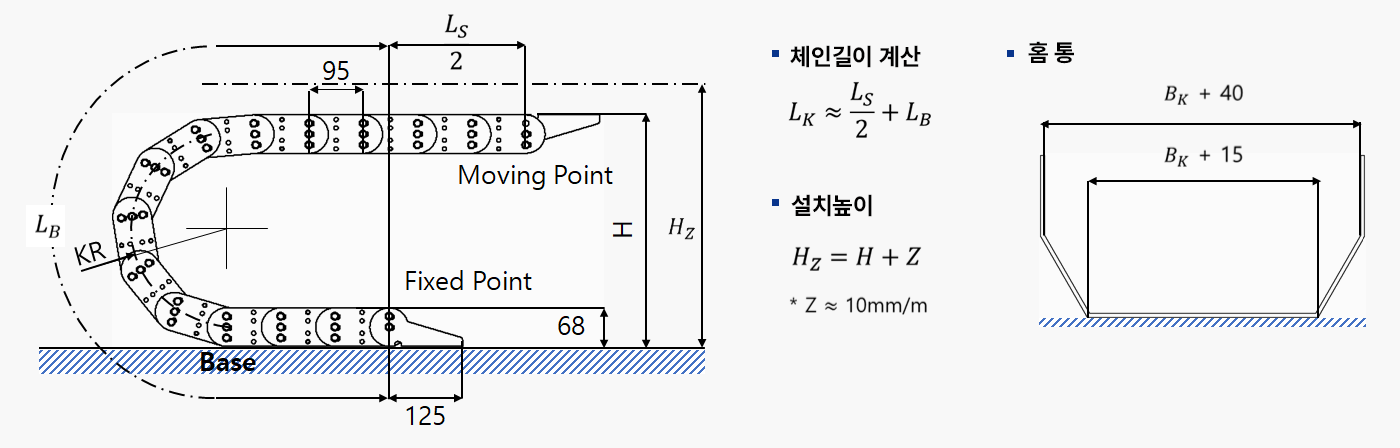

곡률 및 규격
곡률반경에 의한 설치 규격
| 곡률반경(KR) | 95 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|
| 곡선길이(KB) | 703 | 753 | 835 | 1000 | 1165 | 1330 | 1495 | 1660 |
| 높이(H) | 258 | 318 | 368 | 468 | 568 | 668 | 768 | 868 |
| 최대설치높이(Hz) | 268 | 328 | 378 | 478 | 578 | 678 | 778 | 878 |
Divider / Bracket 치수 및 Divider 수량

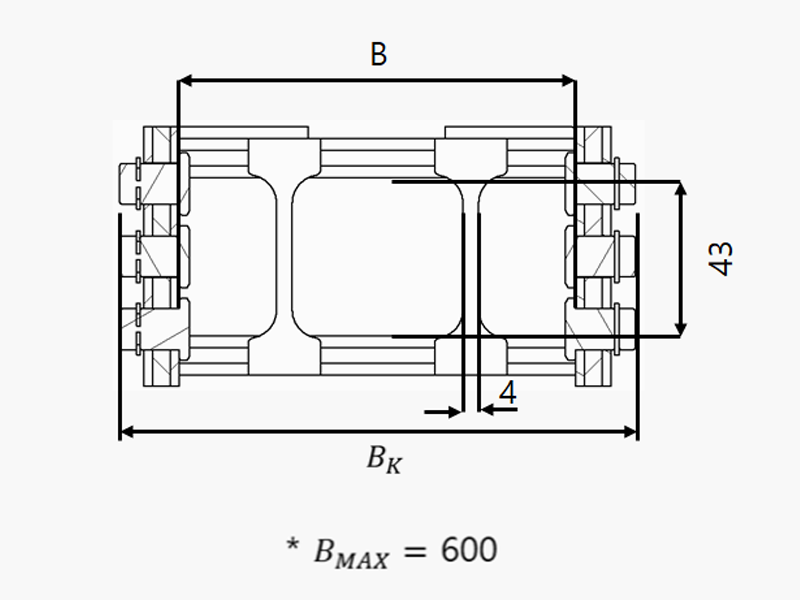

Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|
| Divider(분할대) 수량 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
고정 Bracket 치수

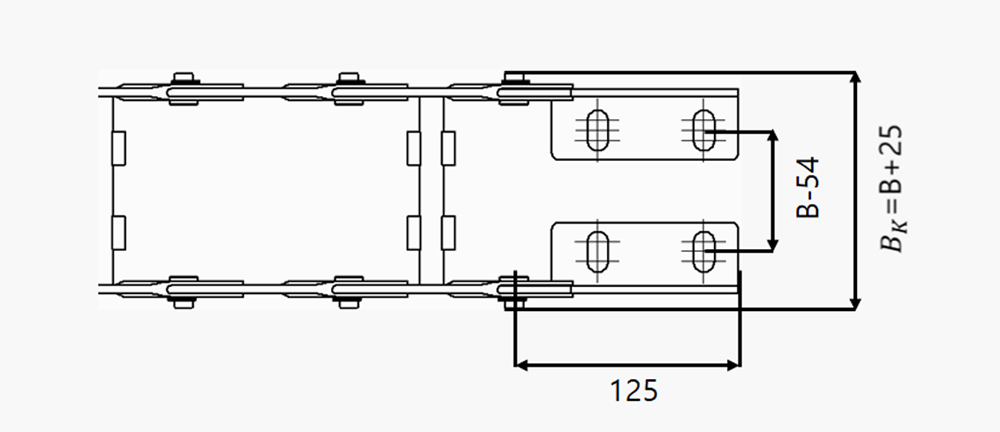

[ Fixed Bracket ]

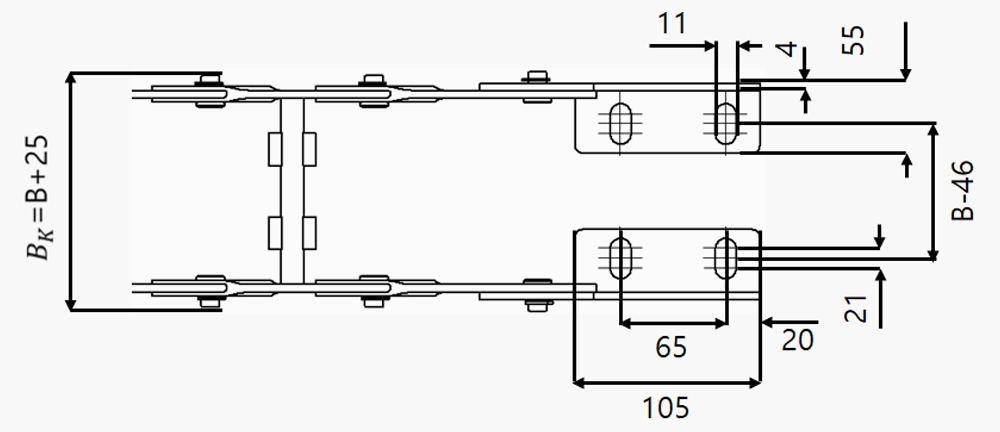

[ Moving Bracket ]
Hole / Bracket 치수

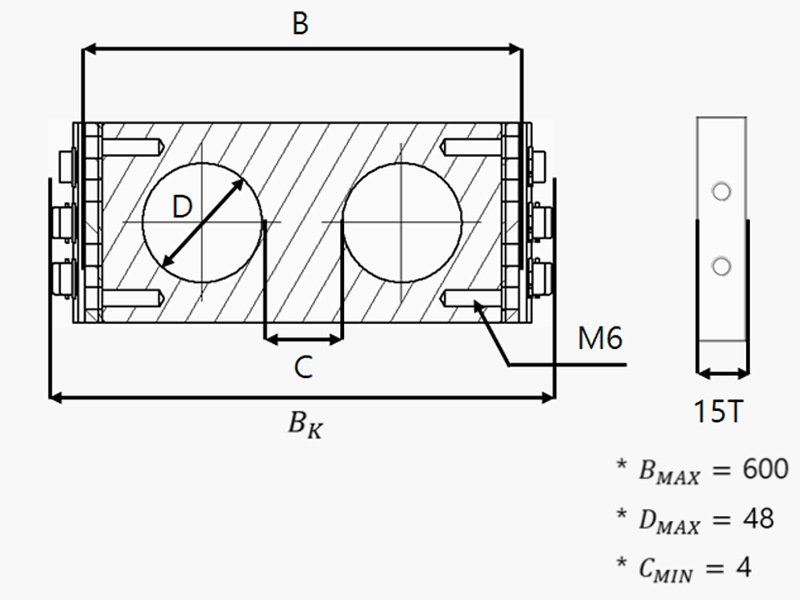

Hole 치수
고정 Bracket 치수

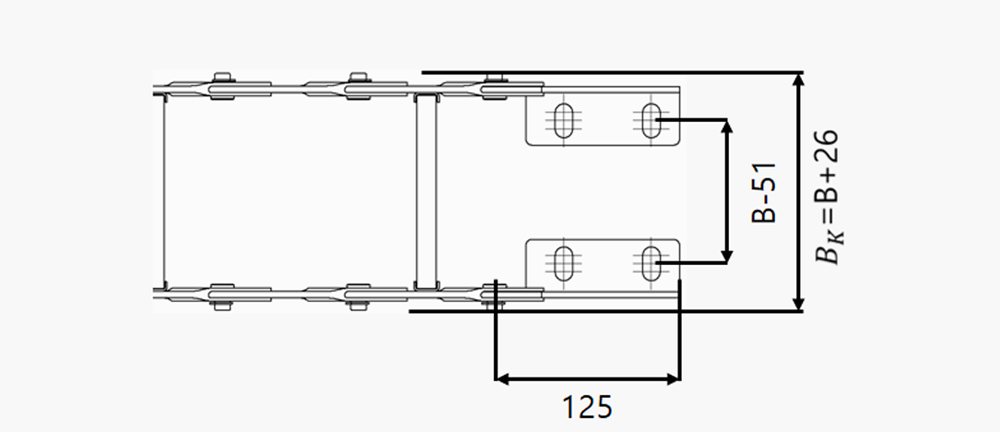

[ Fixed Bracket ]

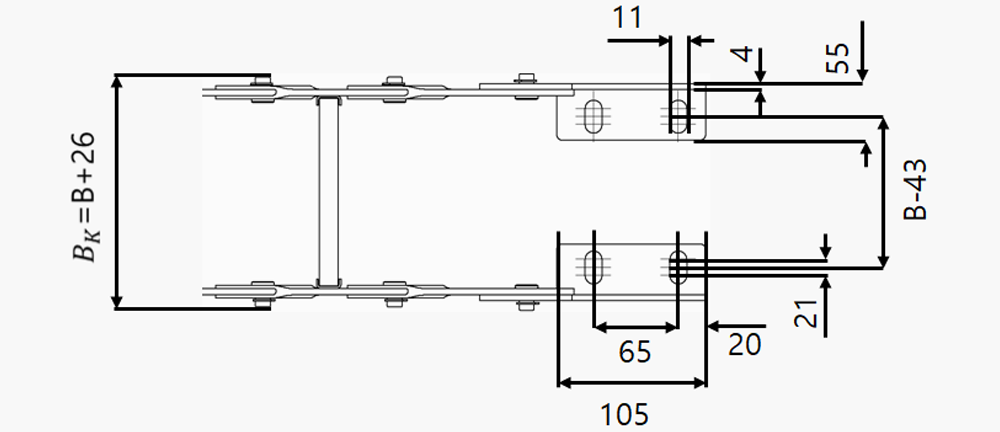

[ Moving Bracket ]
