Steel Cableveyor
Steel Cableveyor 320

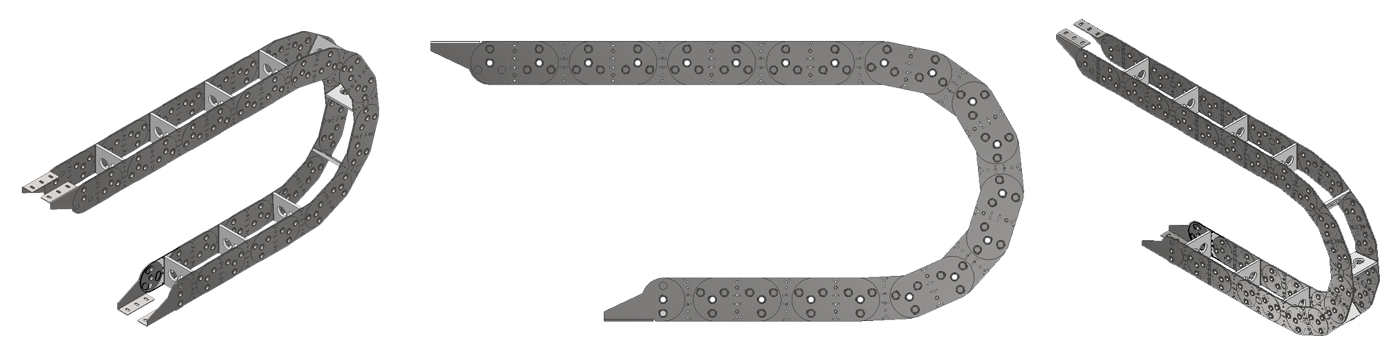

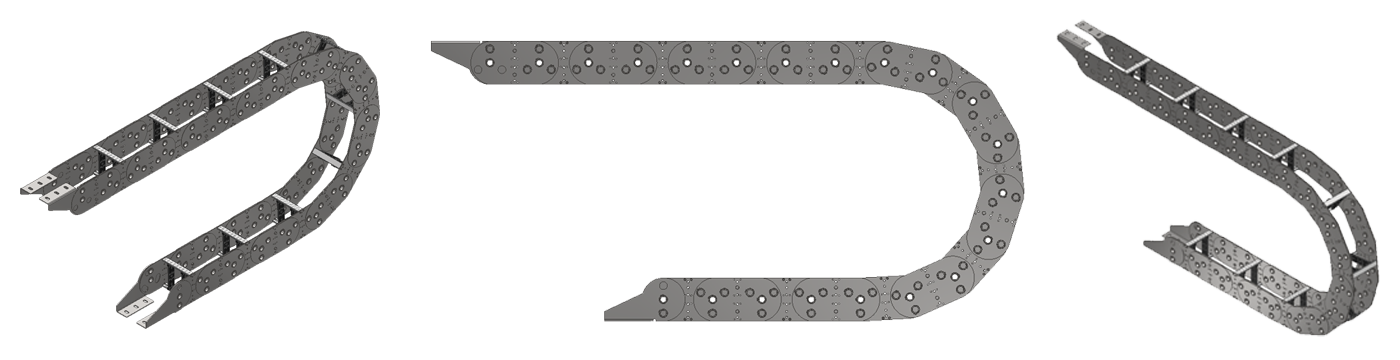

조립 모델링 이미지
Divider Type
Hole Type

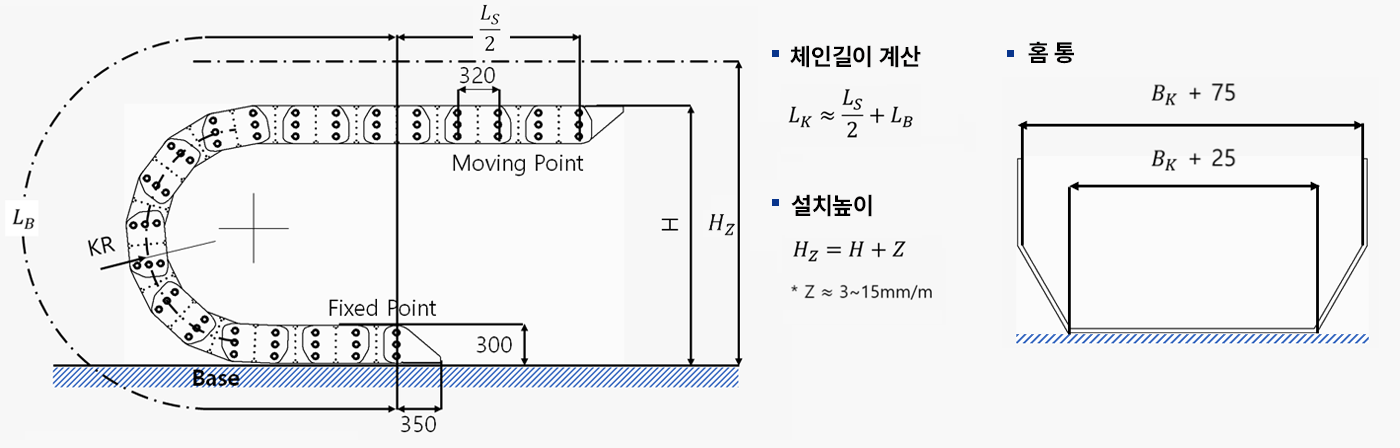

곡률 및 규격
곡률반경에 의한 설치 규격
| 곡률반경(KR) | 470 | 670 | 870 | 1075 | 1275 | 1480 |
|---|---|---|---|---|---|---|
| 곡선길이(KB) | 2908 | 3536 | 4164 | 4808 | 5437 | 6081 |
| 높이(H) | 1240 | 1640 | 2040 | 2450 | 2850 | 3260 |
| 최대설치높이(Hz) | 1255 | 1655 | 2055 | 2465 | 2865 | 3275 |
Hole / Bracket 치수

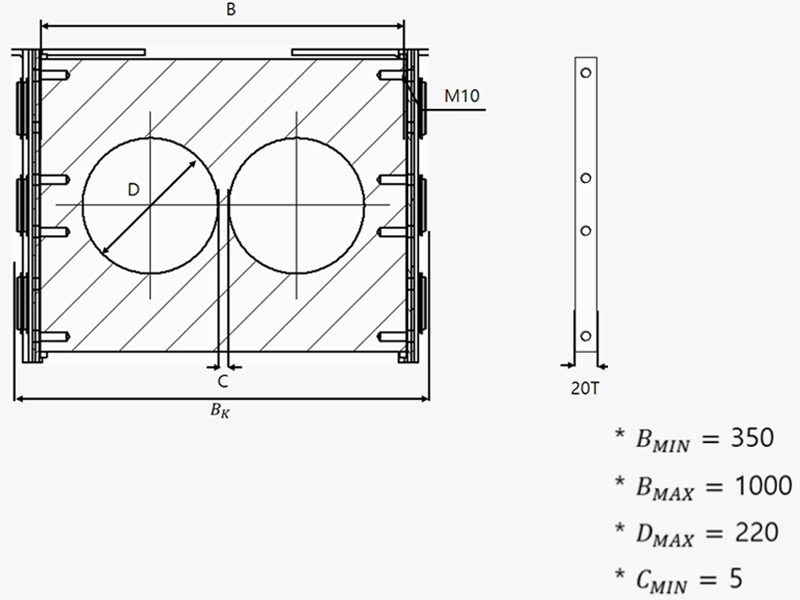

Hole 치수

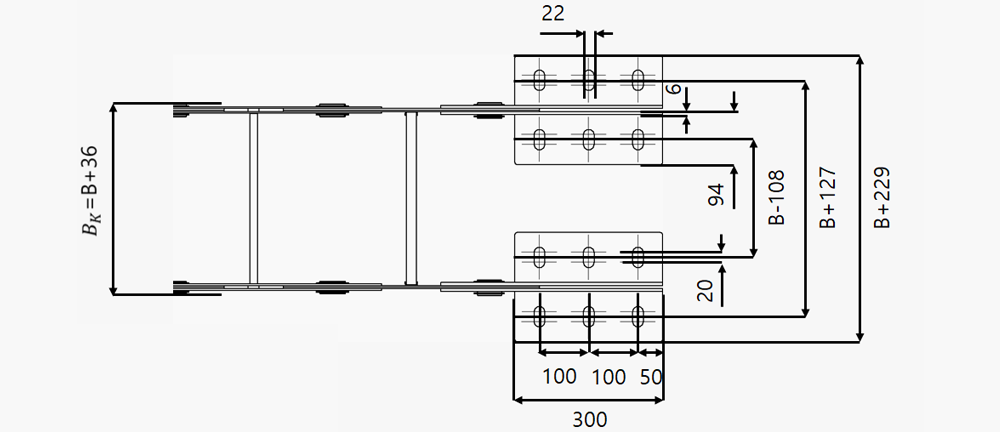

고정 Bracket 치수
[ Fixed Bracket ]
[ Moving Bracket ]
