Steel Cableveyor
Steel Cableveyor 070

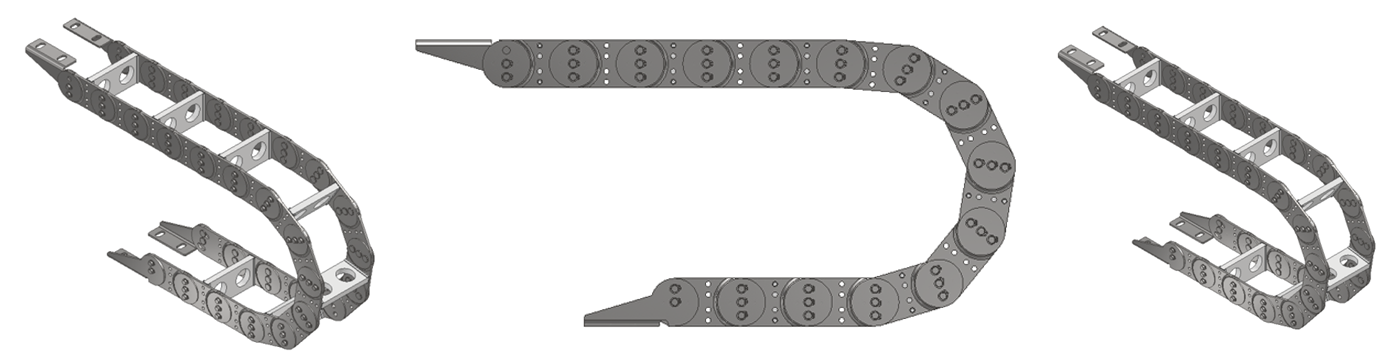

조립 모델링 이미지
Divider Type
Hole Type

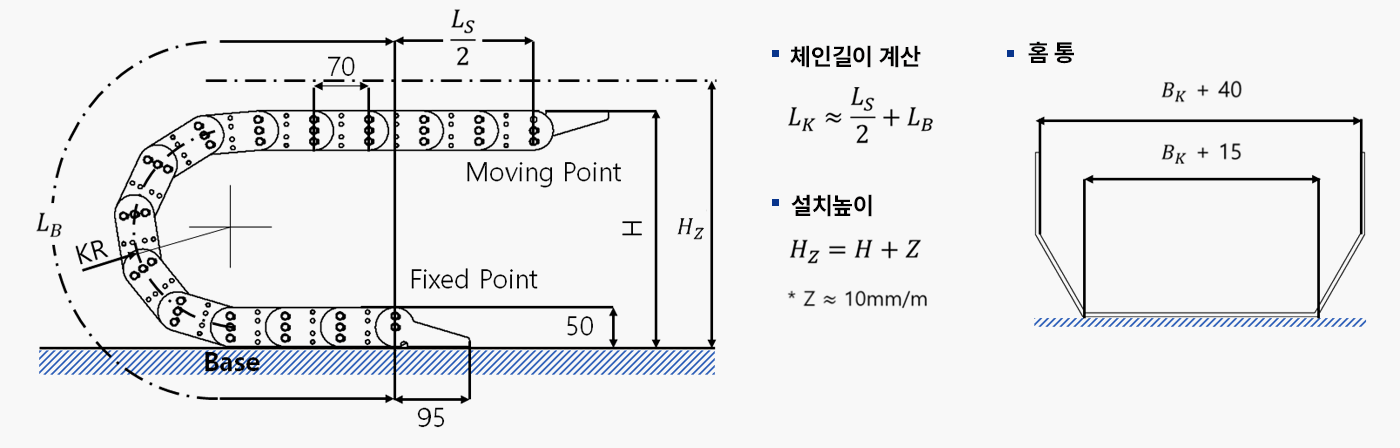

곡률 및 규격
곡률반경에 의한 설치 규격
| 곡률반경(KR) | 75 | 90 | 125 | 145 | 170 |
|---|---|---|---|---|---|
| 곡선길이(KB) | 515 | 560 | 670 | 735 | 813 |
| 높이(H) | 200 | 230 | 300 | 340 | 390 |
| 최대설치높이(Hz) | 210 | 240 | 310 | 350 | 400 |
Divider / Bracket 치수 및 Divider 수량

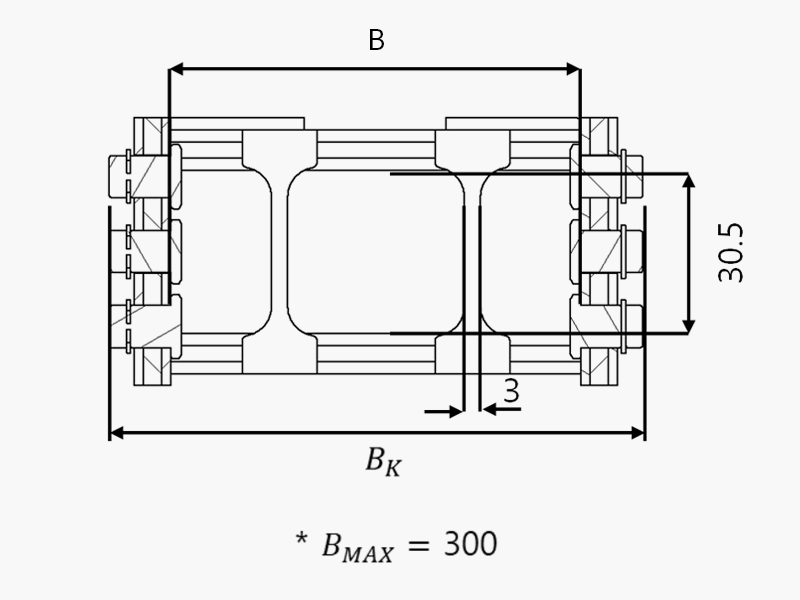

Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|
| Divider(분할대) 수량 | - | 2 | 3 | 4 | 6 |

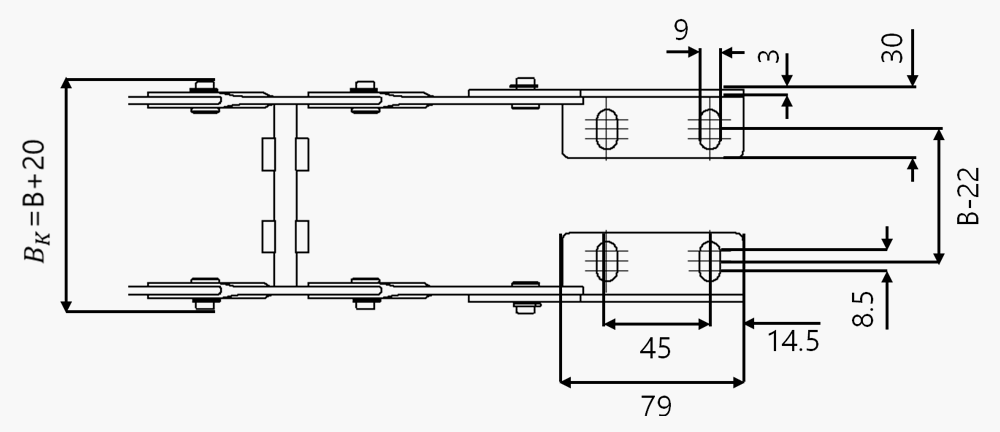

고정 Bracket 치수
[ Fixed Bracket ]

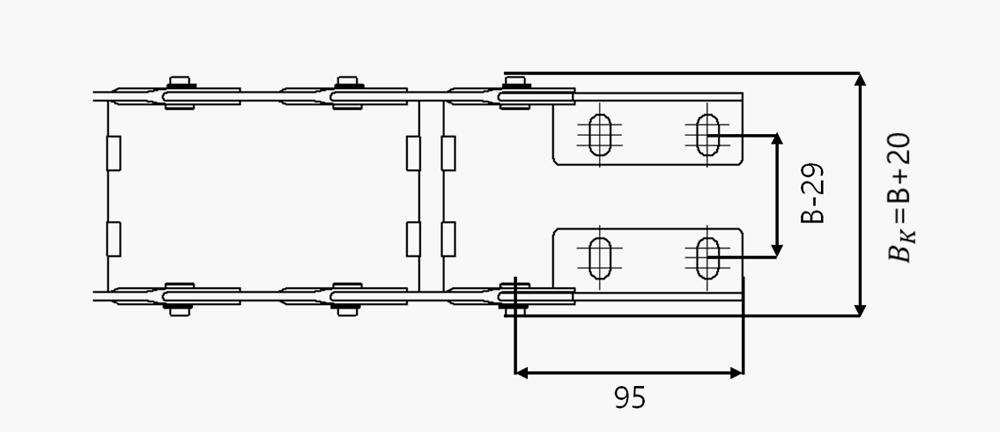

[ Moving Bracket ]
Hole / Bracket 치수

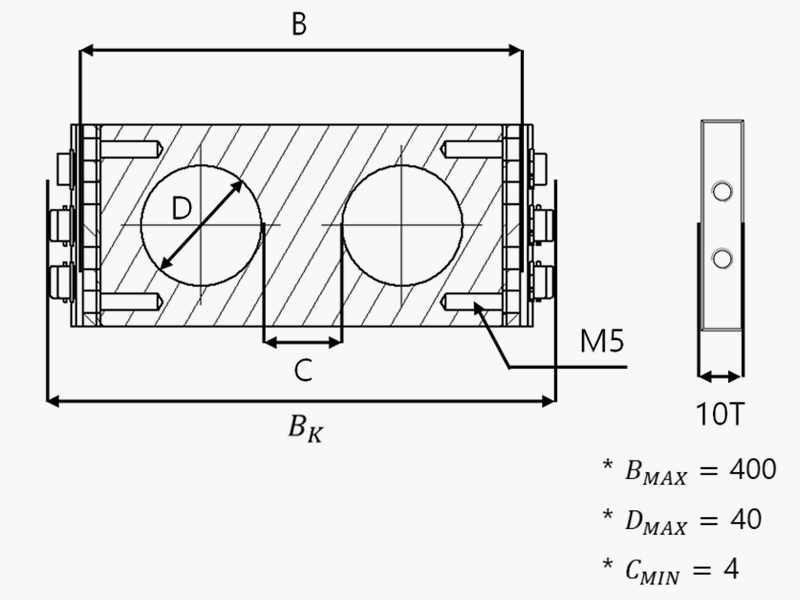

Hole 치수

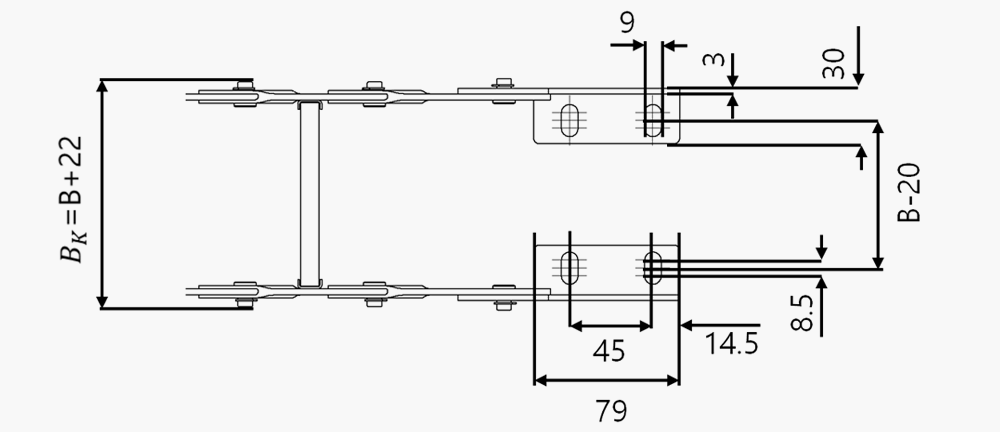

고정 Bracket 치수
[ Fixed Bracket ]

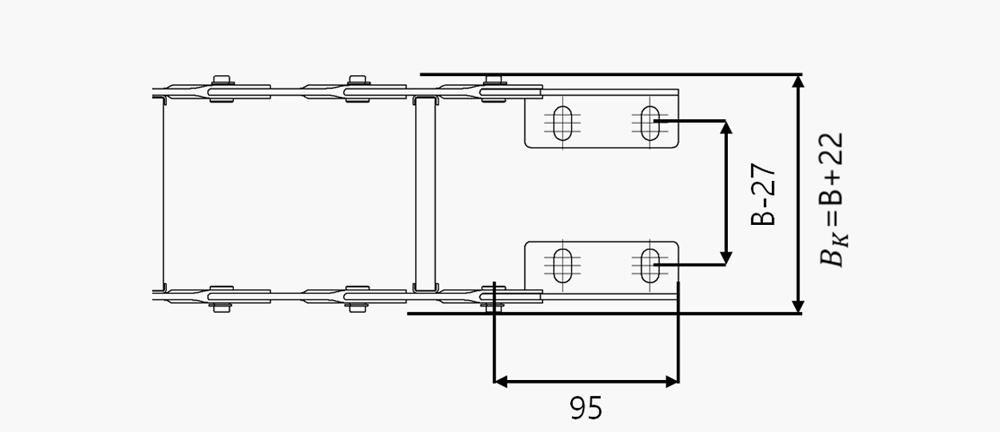

[ Moving Bracket ]
