Steel Cableveyor
Steel Cableveyor 130

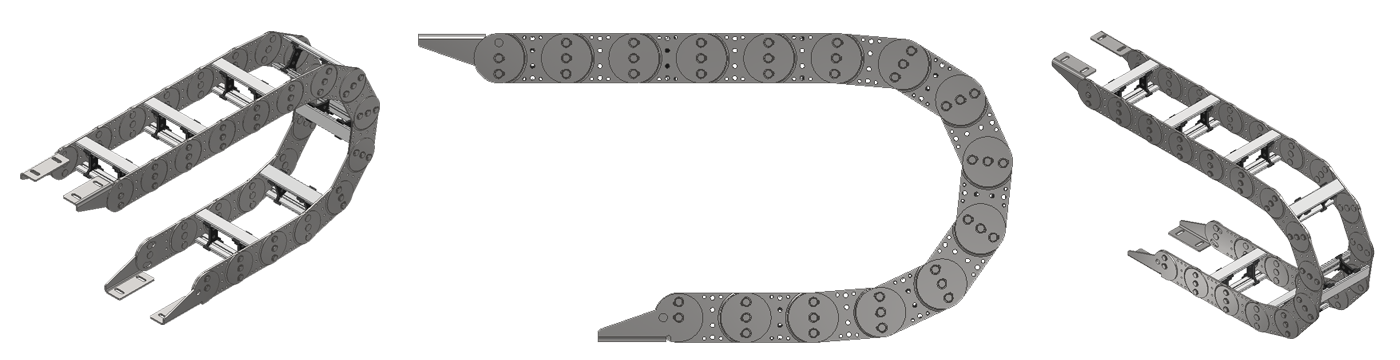

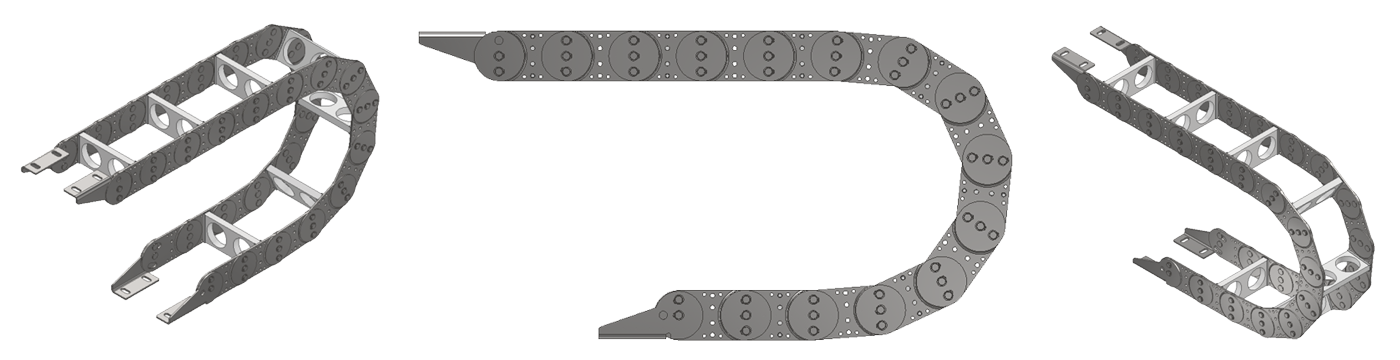

조립 모델링 이미지
Divider Type
Hole Type
Post Divider Type

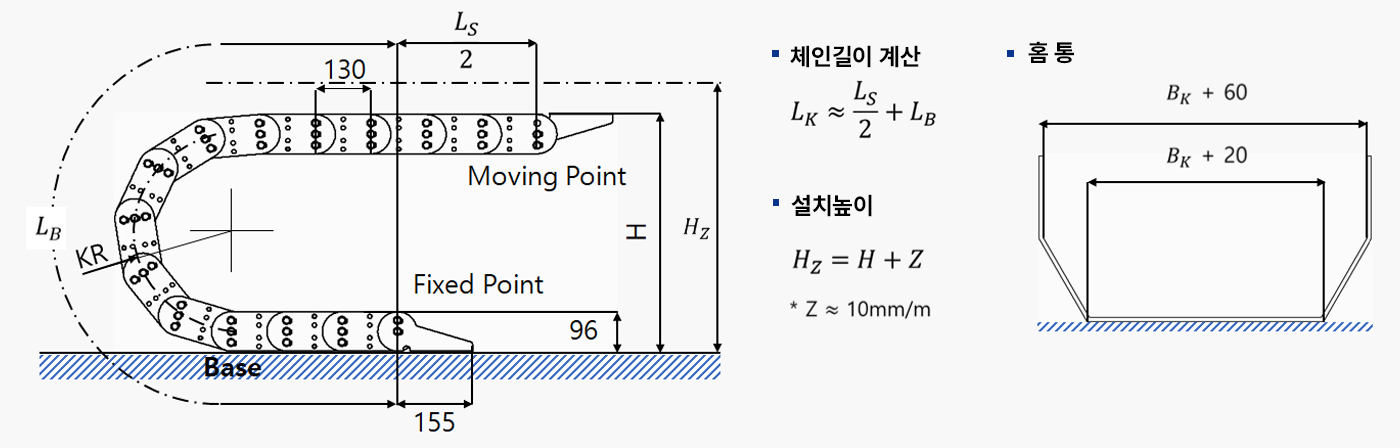

곡률 및 규격
곡률반경에 의한 설치 규격
| 곡률반경(KR) | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
|---|---|---|---|---|---|---|---|---|---|---|
| 곡선길이(KB) | 1012 | 1196 | 1326 | 1483 | 1640 | 1797 | 1955 | 2112 | 2426 | 2740 |
| 높이(H) | 396 | 496 | 596 | 696 | 796 | 896 | 996 | 1096 | 1296 | 1496 |
| 최대설치높이(Hz) | 406 | 506 | 606 | 706 | 806 | 906 | 1006 | 1106 | 1306 | 1506 |

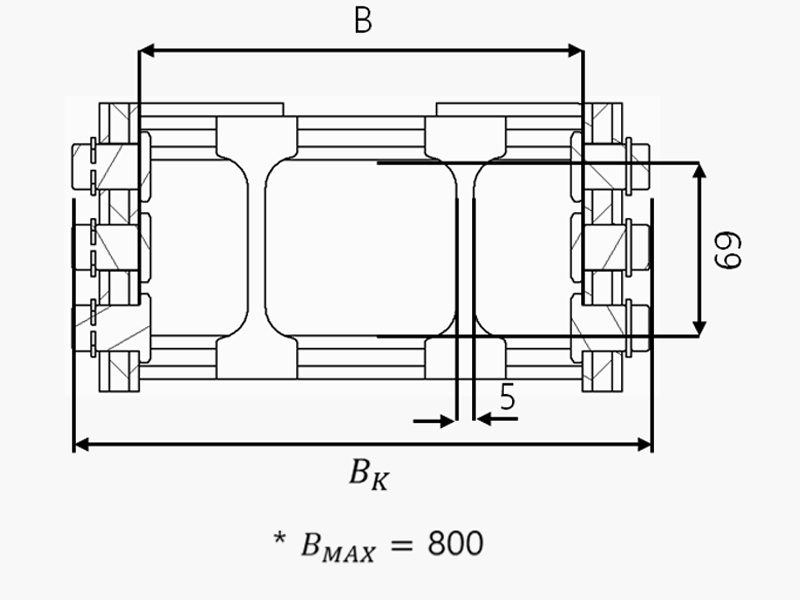

Divider / Bracket 치수 및 Divider 수량
Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Divider(분할대) 수량 | 1 | 2 | 3 | 4 | 5 | 5 | 6 | 7 | 8 | 9 | 9 | 10 | 10 |

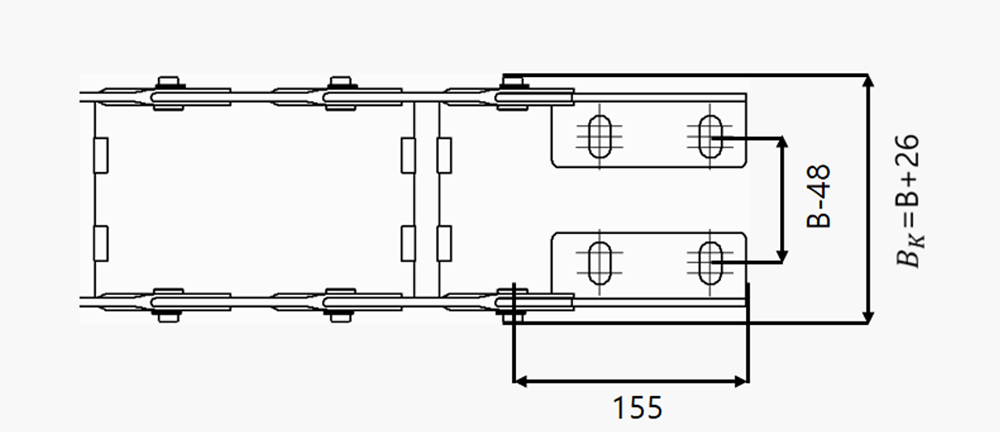

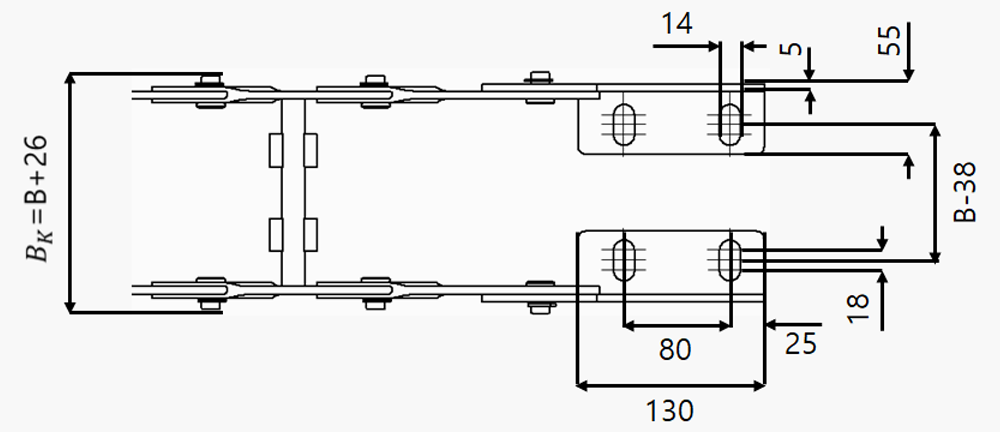

고정 Bracket 치수
[ Fixed Bracket ]
[ Moving Bracket ]

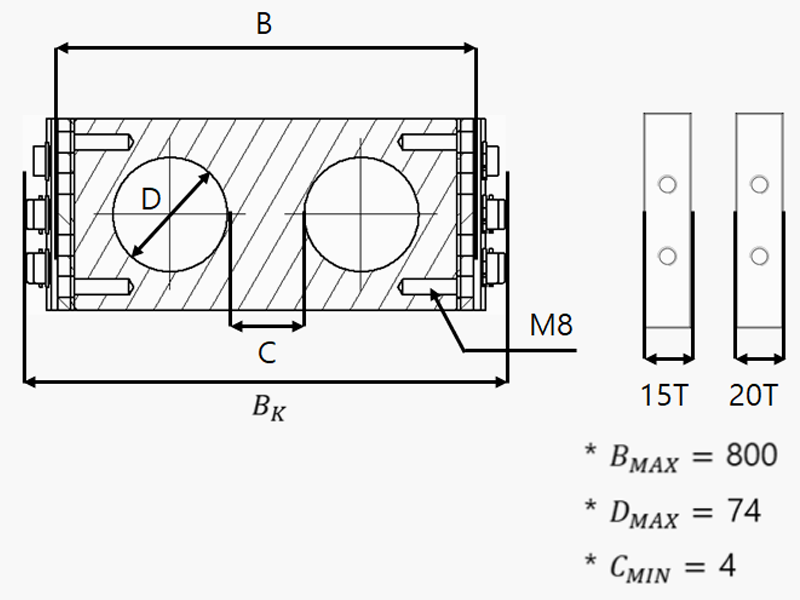

Hole / Bracket 치수
Hole 치수

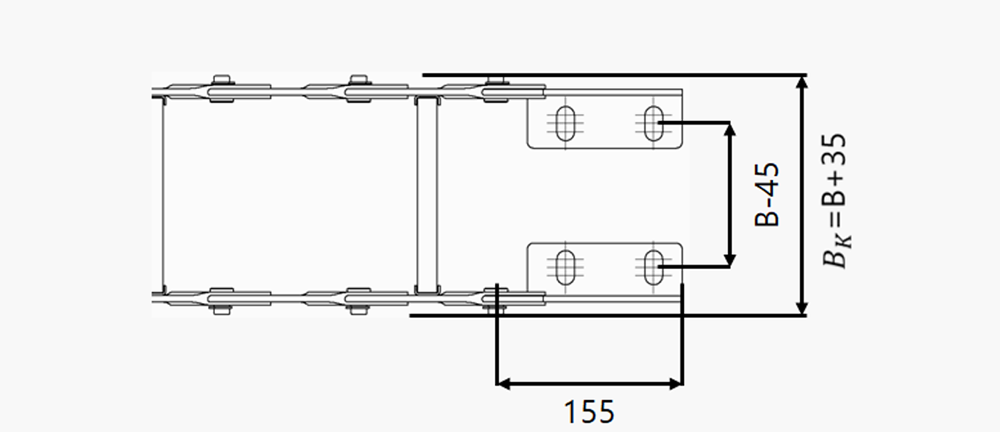

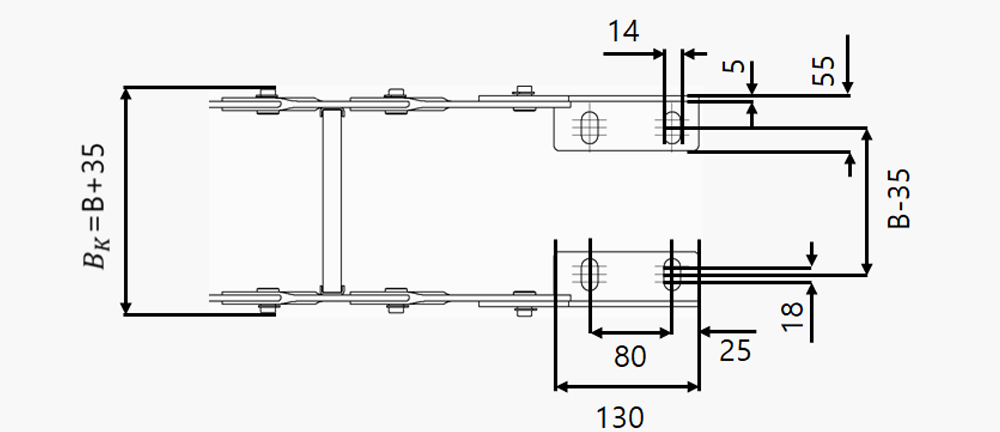

고정 Bracket 치수
[ Fixed Bracket ]
[ Moving Bracket ]

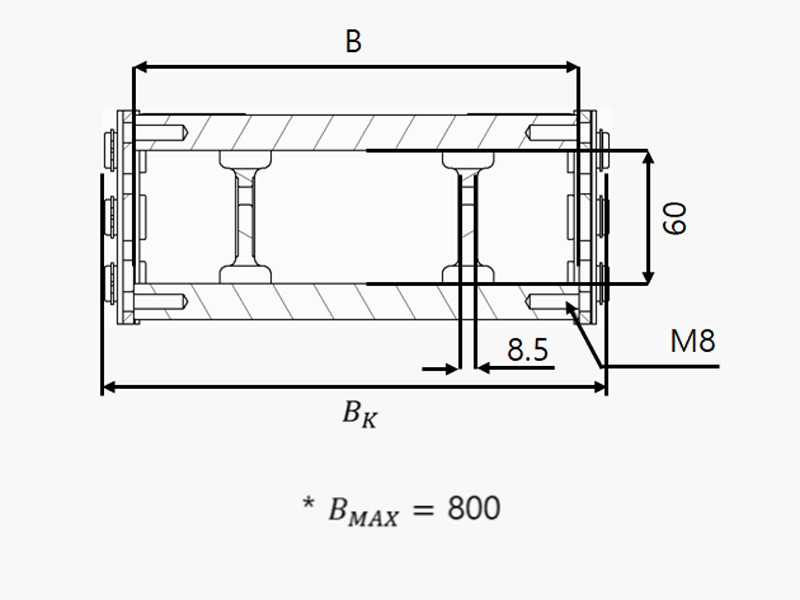

Post Type / Bracket 치수
Post Divider(분할대) 치수
Divider(분할대) 수량
| Solid 길이(B) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Divider(분할대) 수량 | 1 | 2 | 3 | 4 | 5 | 5 | 6 | 7 | 8 | 9 | 9 | 10 | 10 |

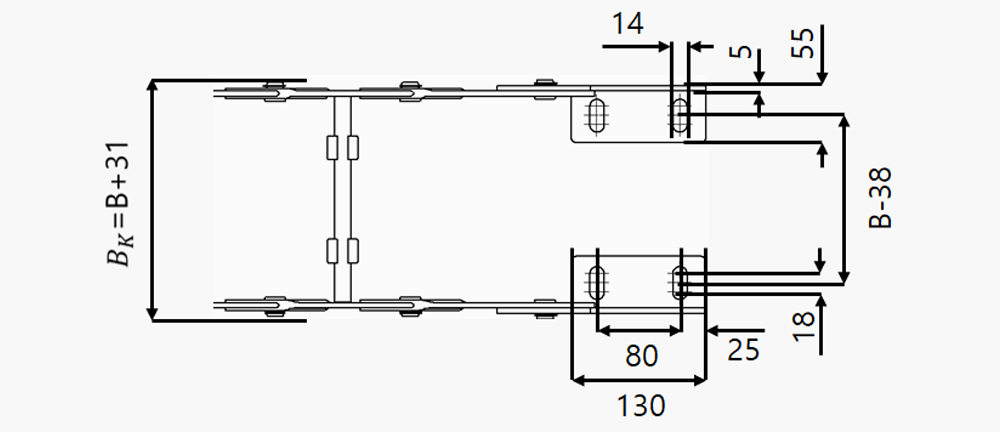

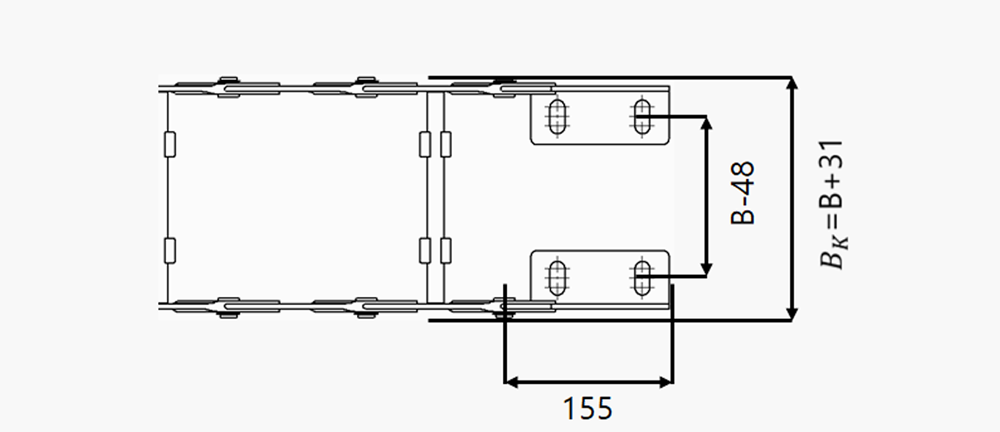

고정 Bracket 치수
[ Fixed Bracket ]
[ Moving Bracket ]
